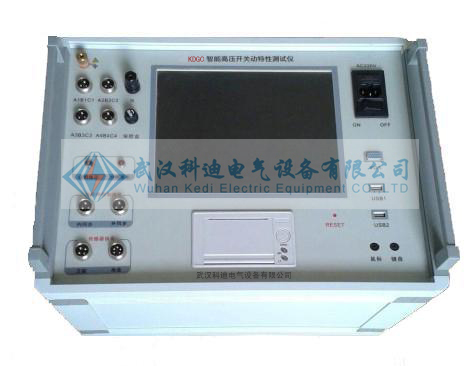

智能高壓開關特性測試儀
特點及主要功能
1. 10寸高亮彩色液晶圖文顯示、顯示清晰、高速熱敏打印機；
2. 配備嵌入式工業級控制系統、2G存儲容量、Windows操作系統、支持外掛VGA顯示、鍵盤、及鼠標，高速USB接口兩個；
3. 配套上層設備管理軟件，具備設備及歷史數據管理、查詢、比較、列表、報告打印等功能。兩個USB接口支持?jǐn)?shù)據的導入、導出；
4. 電腦操作界面方便用戶掌握試驗方法和儀器的使用；
5. 集成操作電源，無須現場二次電源，現場使用更加方便快捷；
6. 具有錄波功能，可對應時間坐標顯示斷口狀態波形、分（合）閘線圈的電流波形、行程－時間（S－t）曲線，有利于對開關機構故障的準確判斷；
7. 配備角速度傳感器、萬能傳感器、直線傳感器方便現場的速度測試；
8. 設計有開關的重合閘試驗功能，各種重合閘試驗均可隨心所欲；
9．智能化程度高，低電壓測試功能，手動或自動試驗均可；獨創的全自動低電壓測試功能，自動調節電壓值，自動完成試驗，記錄試驗數據，讓您感覺現場試驗輕松快捷；
10.內部抗干擾電路可以滿足500kV變電站內可靠使用，保護電路能保證設備及人員安全,儀器并能穩定、準確測試；
11.漢字、字母、數字、符號、字符鍵盤輸入，可隨時更新、編輯命名開關型號、速度定義及文件名稱，Windows多種漢字輸入法支持漢字輸入。
12.內置各種開關速度定義，可方便直接選擇對應開關的定義；通用速度定義對話框，用戶可自行設置、編輯修改、刪除、保存各類開關型號、速度定義，形成用戶自己的開關定義庫；
13.適用于國內外所有SF6、真空、少油高壓開關的機械特性及動作電壓的測量；
14.VGA口可以外接電腦顯示器同時顯示；
15.測試通道14路：同時測量12路斷口的固有分、合閘時間、同期性及2路速度。
這個是開關動作試驗器
程勇強 13:39:19
1. 測試項目
1.1 石墨觸頭：西門子所有石墨觸頭開關的試驗（根據需求而定） ；
1.2 合閘電阻：所有帶有主、輔觸頭開關的動作時間差及合閘電阻測試（根據需求而定） ；
1.3 時 間：完成各類開關固有分、合閘時間、相間同期、相內同期和所有斷
口同期；
1.4 重 合 閘：一次性測量金屬短接時間（合—分）、無電流間隔時間（分—合）及（分—
合—分、合—分—合）；
1.5 低 電 壓：儀器自帶DC30-250V/20A(短時)自動調節操作電源,自動完成開關低電壓試驗；
1.6 彈 跳：分閘彈跳時間、合閘彈跳時間、彈跳次數、彈跳波形圖；
1.7 速 度：剛分、剛合速度、最大速度、平均速度,并繪制“行程—時間（S-t）”曲 線;
1.8 行 程：開距、超程、過沖時間、過沖行程、反彈時間、反彈幅度；
1.9 電 流：分、合閘線圈電流，30A量程；
1.10 數據管理：大容量數據管理電子硬盤、工控機高速運算、高亮彩色液晶顯示、高速USB接口，電腦通用鼠標及鍵盤；
n KDPL電能質量測試儀可廣泛地應用于輸配電、電力電子、電機拖動等領域。
n 測量分析公用電網供到用戶端的交流電能質量。
n 應用小波變換測量分析非平穩時變信號的諧波。
n 測量分析各種用電設備在不同運行狀態下對公用電網電能質量。
n 電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。
n 測試分析電力系統中斷路器動作、變壓器過熱、電機燒毀、自動裝置誤動作等故障原因。
n 測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價。
2. 儀器特點：
n 安全可靠
電壓輸入采用高電壓隔離模塊(2000V、響應時間≤2μS，電流輸入采用交電流鉗(0～50KHz,0～5Arms)使輸入信號和測量系統安全隔離。這樣不僅使KDPL在使用上安全、可靠和方便，而且大大提高了KDPL的抗干擾能力。
n 使用方便
便攜式結構，尺寸�。和庑纬叽纾╩m）：320×280×135（長×寬×高）,重量輕：儀器重量只有3.5kg，一個人即可攜帶儀器到現場測試；內置高性能鋰電池，在無外接電源的情況下可連續工作8小時。
n 精度高
符合國標B 級儀器要求。對諧波、三相不平衡度均采用基準算法，無近似計算，采用高精度A/D（16 位），同時采樣，采集速率12.8 kHz。
n 軟件功能強
采用DSP+ARM+CPLD 內核，處理速度快，軟件功能豐富，使ST-XB02適用于復雜的測試工作和數據處理工作，大大提高了測試效率和水平。
n 通訊接口
提供USB接口，便于存儲數據到U盤、與筆記本電腦進行通訊傳輸數據。
n 測試參數多
系統頻率、電網諧波、三相電壓不平衡度、電壓偏差、電壓驟升驟降、電壓基波有效值和真有效值、電流基波有效值和真有效值、有功功率、無功功率、視在功率、2-50次諧波、真功率因數等全部電能質量五大國標規定的參數。
n 實時諧波數據判斷
實時判斷當前測試的電壓諧波、電流諧波數據正常或超標。
n 后臺管理分析軟件
Dz200 Pro 電能質量管理分析軟件是一套電能質量的后臺管理分析軟件，運行于
WIN9X/2000/XP/NT 操作系統。詳細介紹參照軟件使用說明書。
n 內部存儲功能
內置512M 內存，1秒，5秒，10秒，30秒可選存儲數據
